高性能的測試與測量設備(如高級示波器、頻譜分析儀、網絡分析儀)本身就是對信號保真度要求比較高的電子系統。它們的模擬前端、采樣電路、時鐘系統和數據處理單元必須具有極低的噪聲和失真。超寬帶電容在這些設備中無處不在,用于穩定電源、過濾噪聲、耦合信號以及構建內部高頻電路。它們的性能直接影響到設備的基線噪聲、動態范圍、測量精度和帶寬指標。可以說,沒有高性能的超寬帶電容,就無法制造出能夠精確測量GHz信號的前列測試設備。符合RoHS等環保指令,滿足全球市場準入要求。118EL200M100TT
超寬帶電容是一種專為在極其寬廣的頻率范圍內(通常從幾Hz的低頻一直覆蓋到數GHz甚至數十GHz的高頻)保持穩定、一致且優異性能而設計的電子元件。其重心價值在于解決現代復雜電子系統,尤其是高頻和高速系統中,傳統電容器因寄生參數(如ESL-等效串聯電感和ESR-等效串聯電阻)影響而導致的頻域性能急劇退化問題。它通過創新的材料學、結構設計和封裝技術,比較大限度地壓制寄生效應,確保從直流到微波頻段的低阻抗特性,為高速集成電路、射頻模塊和微波設備提供跨越多個數量級頻段的純凈能量供應和高效噪聲抑制,是現代高性能電子系統的基石。111XDA240M100TT為自動駕駛汽車的毫米波雷達提供清潔的電源環境。
即使選擇了ESL極低的超寬帶電容,不合理的PCB布局和安裝也會引入巨大的安裝電感,徹底毀掉其性能。安裝電感主要來自電容焊盤到電源/地平面之間的過孔(via)和走線。為了小化安裝電感,必須遵循以下原則:一是使用短、寬的走線連接;二是使用多個緊鄰的、低電感的過孔(via)將電容的兩個端直接連接到近的電源層和地層;三是采用對稱的布局設計。對于比較高頻的應用,甚至需要采用嵌入式電容技術,將電容介質材料直接制作在PCB的電源-地平面之間,實現近乎理想的平板電容結構,將寄生電感降至幾乎為零,這是實現超寬帶性能在系統級上的手段之一。

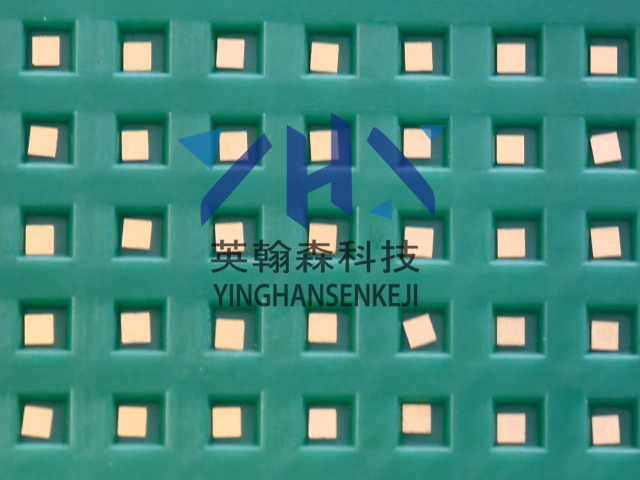

多層陶瓷芯片(MLCC)是實現超寬帶電容的主流技術路徑。為追求超寬帶性能,MLCC技術經歷了明顯演進。首先,采用超細粒度、高純度的介電材料(如Class I類中的NPO/COG特性材料),這類材料的介電常數隨頻率和溫度的變化極小,保證了電容值的穩定性。其次,采用層層疊疊的精細內部電極結構,并通過優化電極圖案(如交錯式設計)和采用低電感端電極結構(如三明治結構或帶翼電極),極大縮短了內部電流路徑,有效降低了ESL。,封裝尺寸不斷小型化(如0201, 01005甚至更小),不僅節省空間,更關鍵的是因為更小的物理尺寸意味著更低的固有電感,使其自諧振頻率得以推向更高的頻段,從而覆蓋更寬的頻譜。采用COG(NPO)介質材料,溫度與頻率特性極為穩定。
材料科學與技術創新。超寬帶電容的重心突破在于材料科學的創新。采用納米級陶瓷粉末制備的介質材料,通過精確控制晶粒尺寸和分布,實現了介電常數的穩定性和一致性。電極材料則選用高導電率的銅銀合金或金基材料,通過真空鍍膜技術形成均勻的薄膜電極。近的技術發展還包括采用石墨烯等二維材料作為電極,進一步提升高頻特性。這些材料的創新配合精密的層壓工藝,使電容器能夠在溫度變化和頻率變化時保持穩定的性能,滿足嚴苛的應用需求。 它有助于減少對外部濾波元件的依賴,節省PCB空間。111UF111M100TT
它與去耦電容網絡設計共同構成完整的電源解決方案。118EL200M100TT
自諧振頻率(SRF)是衡量電容器有效工作頻率上限的重心指標。對于超寬帶應用,必須要求電容器的SRF遠高于系統的工作頻率,否則其電感特性將無法有效抑制高頻噪聲。提升SRF的策略主要圍繞降低ESL和減小電容值。根據fSRF = 1/(2π√(LC)),減小L或C都能提高fSRF。因此,超寬帶電容常采用以下方法:一是優化內部結構和端電極設計以小化ESL;二是使用小尺寸封裝(如0201比0805的ESL小得多);三是對于極高頻率的退耦,會故意選用較小容值的電容(如100pF, 1nF),因為其SRF更高,專門用于濾除特定高頻噪聲,與較大容值的電容配合使用以覆蓋全頻段,形成協同效應。118EL200M100TT
