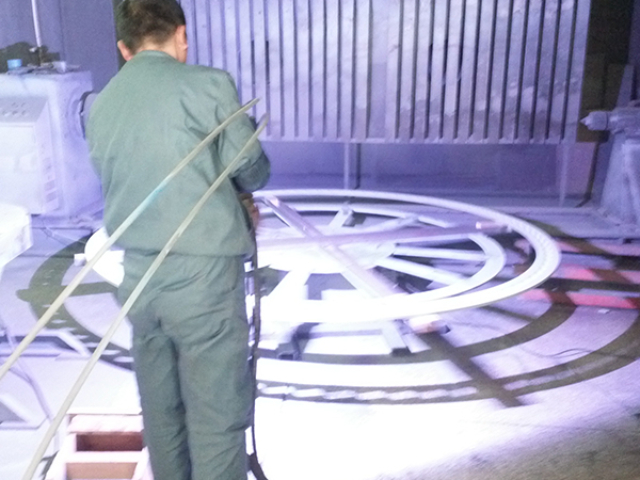

熱噴涂鋅的主要設備是壓縮空氣系統，氧氣、乙炔系統，金屬氣噴**及膠管等。它的工作原理：以噴**中的壓縮空氣為原動力，在驅動裝置推動下，鋅絲通過噴嘴，在氧一乙炔焰的加熱下，成為熔融體，借壓縮空氣使之霧化成微粒并噴射到工件上，形成熱噴涂鋅保護層。由于噴砂后的基體表面凹凸不平，散熱收縮后的金屬涂層能牢固地附在工件表面。噴料要求：1.金屬噴涂用鋅絲純度不得低于99.99%。2.鋅絲應光潔、無銹、無油、無折痕，直徑為2.0～3.0mm。噴涂工藝要求：1.噴涂用的壓縮空氣應清潔、干燥，壓力不得低于0.4MPa。2.噴涂距離為100～200mm，噴**盡可能與基體表面成直角，不得低于45°。3.噴**移動速度，以一次噴涂厚度達到25～80?m為宜。4.各噴涂帶之間應有1/3的寬度重疊，厚度應盡可能地均勻。5.各噴涂層之間的噴**走向應相互垂直，以交叉覆蓋。6.涂層表面溫度降到70℃以下時，再進行下一層噴涂。所以在滿足工況條件要求和涂層性能之間不一定存在簡單關系。揚州等離子熱噴鋁

 陶瓷噴涂屬于諸多材料工藝中的一種，該工藝可以很好的讓有機物與無機物發生反應，形成性的性能更好的新型陶瓷類涂料，用于得到一種水溶性的陶瓷類材料。隨著各種新型材料的不斷發展，陶瓷噴涂可應用的范圍也在不斷變廣，能更好的滿足多種行業的生產需求。

陶瓷噴涂工藝的用途多包含有以下幾種

 1、對工件做熱處理，增加其耐用性陶瓷噴涂表面的熱處理，同傳統的感應淬火相比較而言，整個處理過程中所需要使用的能量其密度會更高，且整個的加熱速度會更快，比較大縮短了時間。不需要淬火介質，對原工件進行的變形范圍比較小，整個過程中更能很好的控制加熱的深度以及軌跡，終的淬火效果能夠讓工件其表面的硬度層增加0.1到2.0mm，表面粗糙度多能控制在0.03到0.1mm之間，并提高工件耐磨性。 南京耐磨熱噴涂碳化鎢（2） 列出可供選擇的涂層材料；

常見的熱噴涂工藝熱噴涂技術根據熱源和噴涂材料的不同，可分為以下幾種主要工藝：（1）火焰噴涂火焰噴涂是極早的熱噴涂方法之一，利用氧氣和燃料氣體（如乙炔、丙烷）燃燒產生的高溫火焰熔化噴涂材料，并通過壓縮空氣將其噴射到工件表面。這種工藝設備簡單、成本較低，適合噴涂金屬和合金材料，但涂層致密度和結合強度相對較低。（2）電弧噴涂電弧噴涂通過兩根金屬絲之間的電弧產生高溫，將金屬絲熔化，再利用壓縮空氣將熔融金屬霧化并噴射到基材上。這種工藝效率高、成本適中，常用于噴涂鋅、鋁等防腐涂層，或修復磨損的機械部件。（3）等離子噴涂等離子噴涂利用等離子弧產生超高溫（可達10000℃以上），能夠熔化高熔點的陶瓷或金屬材料。噴涂后的涂層致密度高、結合力強，適合要求較高的工業場景，如航空發動機葉片、化工設備等。

 熱噴涂耐腐蝕涂層可根據材料成分和應用需求分為以下幾類，適用于不同腐蝕環境：一、金屬及合金涂層鎳基合金鎳鉻合金（如NiCr）抗高溫氧化與硫化物腐蝕，適用于燃機葉片、鍋爐管道。鎳鋁合金（NiAl）兼具抗腐蝕性與高結合強度，常用作粘結底層。鐵基合金不銹鋼涂層（如316L）耐酸堿腐蝕，用于化工設備修復。自熔性合金（如鎳鉻硼硅）孔隙率低，抗熔融金屬腐蝕（鋅、鋁液）。

 陶瓷涂層氧化物陶瓷氧化鋁（Al?O?）耐酸堿侵蝕，適用于泵閥、反應釜。氧化鋯基涂層（摻雜氧化釔）抗高溫氧化與熱腐蝕，用于航空發動機熱端部件。碳化物涂層碳化鉻（Cr?C?）耐高溫磨損與燃氣腐蝕，適用透平葉片。 還要考慮工件的材質、批量、經濟性以及擬采用的熱噴涂方法。

對所獲涂層的檢測表明，涂層厚度達到300微米，沉積效率達到55.15%，孔隙率為0.32%；涂層物相主要由WC相組成，還含有少量W2C相和非晶相或納米晶相，未出現W或η相(Co6W6C、Co3W3C)，表明顆粒在焰流中停留時間極短，粉末脫碳程度小，涂層中保存了粉末中的WC硬質相，有利于涂層耐磨性的提高。實驗中氧氣和煤油流量設定不變即噴涂時控制火焰溫度一致；加之采用新型噴**和高效率的冷卻系統，減少了脫碳程度。涂層脫碳程度小的主要原因有：（1）粉末中無η相；（2）該實驗氧氣流量和煤油流量設計有利于獲得相對較低的火焰溫度，（3）噴**移動速度快和噴涂過程壓縮空氣的冷卻，使涂層受熱程度較低。硬度、磨粒磨損和抗鹽霧腐蝕性能測試表明，涂層顯微硬度達到近1300HV，體積磨損量相當小；涂層在中性鹽霧腐蝕環境下360小時，仍然保持表面光滑并具有金屬光澤，未發生腐蝕，說明涂層耐腐蝕能力強。由于添加Cr后易于在涂層表面形成很薄的Cr2O3陶瓷層，因而提高了該涂層的耐腐蝕性能。對工件的某些部位作相應預加工以分散涂層的局部應力，增加涂層的抗剪能力。南京耐磨熱噴涂碳化鎢

常用的方法是切圓角和預制涂層槽。揚州等離子熱噴鋁

表面疲勞磨損a.耐定向運動磨損的涂層。這種涂層能承受在軌道上滑動、滾動或撞擊引起的磨損，并足以承受連續的撞擊磨損。b.耐無定向運動磨損的涂層。這種涂層能耐相互接觸的表面發生小量位移引起的振動摩擦，由于接觸摩擦系統無定向運動，涂層的磨損是很難預料的，振動是這類磨損中常見的現象。這種涂層也分為高溫下使用和低溫下使用的兩類。c.耐氣蝕涂層。這種涂層能夠承受由于液體流的空穴造成的機械沖擊磨損，并具有韌性高、耐磨和耐腐蝕性能。揚州等離子熱噴鋁

無錫蘇威熱噴涂科技有限公司是一家有著先進的發展理念，先進的管理經驗，在發展過程中不斷完善自己，要求自己，不斷創新，時刻準備著迎接更多挑戰的活力公司，在江蘇省等地區的機械及行業設備中匯聚了大量的人脈以及客戶資源，在業界也收獲了很多良好的評價，這些都源自于自身的努力和大家共同進步的結果，這些評價對我們而言是**好的前進動力，也促使我們在以后的道路上保持奮發圖強、一往無前的進取創新精神，努力把公司發展戰略推向一個新高度，在全體員工共同努力之下，全力拼搏將共同無錫蘇威熱噴涂科技供應和您一起攜手走向更好的未來，創造更有價值的產品，我們將以更好的狀態，更認真的態度，更飽滿的精力去創造，去拼搏，去努力，讓我們一起更好更快的成長！
